ZENTECH UT ULTRASONIC SENSOR

คุณสมบัติ Ultrasonic sensor รุ่น UT

ตรวจจับวัตถุด้วยการสะท้อนของคลื่นเสียง
ตรวจจับวัสดุได้แทบทุกประเภทที่สามารถสะท้อนเสียงได้ เช่น ตรวจจับระดับน้ำ ตรวจจับวัสดุมันวาว
เอาท์พุท Analog ทั้งแบบ Voltage 0-10V และ Current 4-20mA แปรผันตามระยะทาง
สามารถต่อร่วมกับ Digital Indicator T904 เพื่อแสดงค่าเป็นตัวเลขพร้อมตั้งค่า Hi Go Low ได้
ทนทาน ด้วยระดับการป้องกัน IP67

Connection : UT Series + T904

Ultrasonic sensor : UT series สามารถให้สัญญาณเอาท์พุท Analog 0-10V หรือ 4-20mA แปรผันตามระยะทาง โดยสามารถนำสัญญาณเชื่่อมต่อกับ Digital indicator รุ่น T904 ซึ่งสามารถเปลี่ยนสัญญาณ Analog เป็นตัวเลขระยะทาง พร้อมสามารถตั้งค่า Alarm output ได้ 2 output (Hi , Low) *ข้อมูลเพิ่มเติม T904

zentech ut ultrasonic with t904 digital indicator

ข้อมูลจำเพาะ Ultrasonic sensor รุ่น UT

Model	Voltage output 0-10V	UT18-80V	UT18-160V	UT18-220V
	Current output 4-20mA	UT18-80I	UT18-160I	UT18-220I
Sensing range		100-800 mm	150-1600 mm	200-2200 mm
Repeat accuracy		0.5%
Hysteresis		1%
Linearity error		1%
Opening angle		± 7°	± 8°	± 7°
Switch frequency		4Hz	2Hz	1Hz
Response time		≤ 125ms	≤ 250ms	≤ 500ms
Operating voltage		15~30Vdc ( ±5%)
Temperature compensation		Yes
Temperature drift		< 7%
Voltage drop		2.2V max
No-load supply current		≤ 50mA
Output current (Switch output)		100mA
Min.load resistance (Analog voltage)		3kΩ
Leakage current		≤ 10 A at 30Vdc
Time delay before available (Analog output)		≤ 900ms
Opearting temperature		-20℃ ~ +60℃
Storage temperature		-35℃ ~ +70℃ (No freezing)
Protective circuit		Reverse polarity protection, Short circuit, Over voltage
Degree of protection		IP67
Tightening Torque		50Nm
Housing material		PBT
Sensing surface material		Epoxy-glass resin
Weight		26g

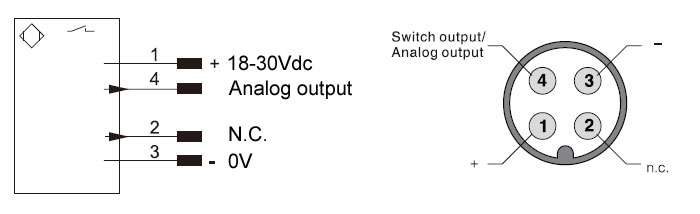

Wiring Diagram : Ultrasonic Sensor UT Series

ZENTEC UT ULTRASONIC WIRING

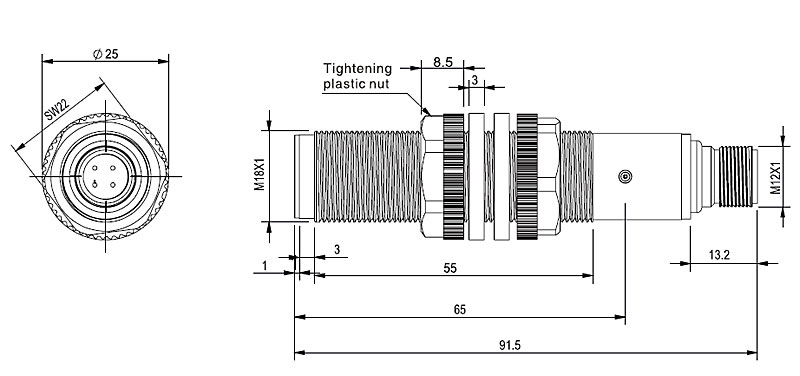

Dimension : Ultrasonic Sensor UT Series

zentech ut ultrasonic dimension 900

Ultrasonic sensor - UT30 Series

ultrasonic sensor product detecting distance

คุณสมบัติ Ultrasonic sensor รุ่น UT30

อัลตร้าโซนิคเซนเซอร์ (Ultrasonic sensor) รุ่น UT30 เป็นเซนเซอร์ที่ใช้คลื่นเสียงในการตรวจจับโดยวัดระยะการเดินทางของเสียงเมื่อยิงไปตกกระทบวัตถุต่างๆ ซึ่งการใช้คลื่นเสียงในการตรวจจับนั้นสามารถตรวจจับได้สิ่งต่างๆได้แทบทุกประเภท ไม่ว่าจะเป็นการตรวจจับระดับน้ำ การตรวจจับวัสดุมันวาว การตรวจจับของใส อัลตร้าโซนิคเซนเซอร์ รุ่น UT30 ยังมีส่วนชุดควบคุมการตั้งค่าภายในตัวไม่จำเป็นต้องต่อรวมกับคอนโทรลใดๆ ส่วนของภาคเอาท์พุทมีรุ่นย่อยให้เลือกหลายกหลาย ทั้งแบบ Analog output 0-10 และ 4-20mA , Switching Ouput ทั้งแบบ 1 output และ 2 output โครงสร้างวัสดุแข็งแรงทนทานและระดับป้องกัน IP67 จึงมั่นใจได้ว่าเซนเซอร์มีความทนทานต่อการใช้งานในสภาพแวดล้อมต่างๆได้เป็นอย่างดี

1. คอนโทรลพร้อมแสดงผล

UT30 ULTRASONIC SENSOR BUILT IN CONTROLLER อัลตร้าโซนิคเซนเซอร์ รุ่น UT30 มีส่วนชุดควบคุมและแสดงผลค่าระยะทางที่วัดได้แบบ Real Time พร้อมเอาท์พุทใช้งานภายในตัว ทำให้สะดวกต่อการใช้งาน โดยไม่จำเป็นต้องใช้งานร่วมกับคอนโทรลอื่นๆ

2. ตรวจจับทุกสภาพพื้นผิว

UT30 ULTRASONIC SENSOR DETECT ANY SURFACE เซนเซอร์อัลตร้าโซนิคใช้การปล่อยคลื่นเสียงออกไปเพื่อสะท้อนวัตถุและคำนวณระยะการคลื่นที่ของเสียง จึงทำให้สามารถตรวจจับวัตถุได้แทบทุกประเภท เช่น การตรวจจับระดับน้ำ, การตรวจจับวัสดุผิวมันวาว, ตรวจจับฟิลม์ใส ซึ่งโฟโต้เซนเซอร์ทั่วไปไม่สามารถตรวจจับได้ และยังสามารถตรวจจับได้ไกลสูงสุดถึง 6 เมตร

ข้อมูลจำเพาะ Ultrasonic sensor รุ่น UT30

Model	0-10V, 4-20mA	UT30-035A	UT30-130A	UT30-340A	UT30-600N
	1 OUTPUT/ NPN	UT30-035N	UT30-130N	UT30-340N	UT30-600N
	1 OUTPUT / PNP	UT30-035P	UT30-130P	UT30-340P	UT30-600P
	2 OUTPUT / NPN	UT30-035N2	UT30-130N2	UT30-340N2	UT30-600N2
	2 OUTPUT / PNP	UT30-035P2	UT30-130P2	UT30-340P2	UT30-600P2
Sensing range		6 -350 mm	200-1300 mm	350-3400 mm	600-6000 mm
Repeat accuracy		0.15%
Linearity error		1%
Resolution		0.025 mm	0.18 mm	0.18 mm	0.18 mm
Switch frequency		12Hz	8Hz	4Hz	3Hz
Hysteresis		20 mm	20 mm	50 mm	100 mm
Response time		≤ 64 ms	≤ 92ms	≤ 172ms	≤ 240ms
Operating voltage		10~30Vdc ( ±5%)
Temperature compensation		Yes
Sensitivity adjustment		Teach-in
No-load supply current		≤ 50 mA
Output current (switch output)		200 mA
Min.load resistance (Analog voltage)		3kΩ
Operating temperature		-20℃ ~ +70℃ (No freezing)
Protective circuit		Reverse polarity protection, Short circuit, Over-voltage protection
Degree of protection		IP67
Housing material		Nickel - Plated
Sensing surface material		Polyurethane foam / Epoxy resin
Connection		M12 connector / 5 pin

วงจรไดอะแกรม : UT30 Series

UT30 ULTRASONIC SENSOR WIRING DIAGRAM

ขนาด (หน่วย:มม.) : UT30

Ultrasonic sensor - UTB Series

compact ultrasonic sensor product detecting distance

คุณสมบัติ Ultrasonic sensor รุ่น UTB

อัลตร้าโซนิคเซนเซอร์ (Ultrasonic sensor) รุ่น UTB มีรูปร่างทรงสี่เหลี่ยม ขนาดเล็กกะทัดรัด ประหยัดพื้นที่ในการติดตั้ง และมีความแม่นยำในการตรวจจับสูง ใช้คลื่นเสียงในการตรวจจับโดยวัดระยะการเดินทางของเสียงเมื่อยิงไปตกกระทบวัตถุต่างๆ ซึ่งการใช้คลื่นเสียงในการตรวจจับนั้นสามารถตรวจจับได้สิ่งต่างๆได้แทบทุกประเภท ไม่ว่าจะเป็นการตรวจจับระดับน้ำ การตรวจจับวัสดุมันวาว การตรวจจับของใส อัลตร้า พร้อมทั้งค่าการตรวจจับได้ง่ายด้วยปุ่ม Tech-in ในการตั้งระยะตรวจจับตามต้องการ ไฟแสดงสถานะการทำงานโซนิคเซนเซอร์ และยังมีรุ่น Analog output 0-10 และ 4-20mA ซึ่งแปรผันตามระยะการตรวจจับจึงสามารถใช้งานร่วมกับอุปกรณ์แสดงผลต่างๆได้เป็นอย่างดี โครงสร้างวัสดุแข็งแรงทนทานและระดับป้องกัน IP67 จึงมั่นใจได้ว่าเซนเซอร์มีความทนทานต่อการใช้งานในสภาพแวดล้อมต่างๆได้เป็นอย่างดี

1. กะทัดรัด ใช้งานง่าย สะดวก

UTB ULTRASONIC SENSOR COMPACT SIZE TEACHING BUTTON อัลตร้าโซนิคเซนเซอร์ รุ่น UTB ตั้งค่าได้อย่างสะดวกด้วยปุ่ม Tech-in เพื่อตั้งระยะการจตรวจจับตามต้องการ พร้อมไฟแสดงสถานะการทำงานที่ชัดเจน และมีขนาดกะท้ดรัดต่อการติดตั้งใช้งาน

2. ตรวจจับทุกสภาพพื้นผิว

UTB ULTRASONIC DETECT ANY SURFACE เซนเซอร์อัลตร้าโซนิคใช้การปล่อยคลื่นเสียงออกไปเพื่อสะท้อนวัตถุและคำนวณระยะการคลื่นที่ของเสียง จึงทำให้สามารถตรวจจับวัตถุได้แทบทุกประเภท เช่น การตรวจจับระดับน้ำ, การตรวจจับวัสดุผิวมันวาว, ตรวจจับฟิลม์ใส ซึ่งโฟโต้เซนเซอร์ทั่วไปไม่สามารถตรวจจับได้ และยังสามารถตรวจจับได้ไกลสูงสุดถึง 6 เมตร

3. Analog output

UTB ULTRASONIC ANALOG OUTPUT CONNECT WITH DISPLAY เซนเซอร์อัลตร้าโซนิค รุ่น UTB มี Analog output ทั้ง Voltage และ Current ซึ่งสามารถเชื่อมต่อกับอุปกรณ์แสดงผลต่างๆ เช่น Digital Indicator รุ่น T900 ซึ่งสามารถแสดงผลระยะทางที่ตรวจจับได้

ข้อมูลจำเพาะ Ultrasonic sensor รุ่น UTB

Model	0-10V	-	UTB-15V	UTB-24V	UTB-70V
	4-20mA	-	UTB-15I	UTB-24I	UTB-70I
	NPN	UTB-07N	UTB-15N	UTB-24N	UTB-70N
	NPN	UTB-07P	UTB-15P	UTB-24P	UTB-70P
Sensing range		20-70 mm	20-150 mm	55-240 mm	120-700 mm
Repeat accuracy		0.15%
Linearity error		0.17%
Hysteresis		2 mm
Resolution		0.056 mm	0.056 mm	0.069 mm	0.037 mm
Switch frequency		250 Hz	25 Hz	31 Hz	11 Hz
Response time		3 ms	24 ms	24 ms	36 ms
Operating voltage		10~30Vdc ( ±5%)
Temperature compensation		Yes
Sensitivity adjustment		Teach-in
No-load supply current		≤ 50 mA
Output current (switch output)		200 mA
Min.load resistance (Analog voltage)		3kΩ
Operating temperature		-20℃ ~ +70℃ (No freezing)
Protective circuit		Reverse polarity protection, Short circuit, Over-voltage protection
Degree of protection		IP67
Housing material		ABS
Sensing surface material		Polyurethane foam / Epoxy resin
Connection		M8 connector / 4 pin

วงจรไดอะแกรม : UTB Series

UTB ULTRASONIC SENSOR WIRING DIAGRAM

ขนาด (หน่วย:มม.) : UTB

UTB ULTRASONIC SENSOR DIMENSION
