PHOTOELECTRIC SENSORS - PD series

คุณสมบัติโฟโต้เซนเซอร์ขนาดเล็ก รุ่น PS

โฟโต้อิเล็กทริคเซ็นเซอร์ รุ่น PD เป็น โฟโต้เซนเซอร์แสดงผลดิจิตอล รุ่นพิเศษที่สามารถแสดงค่าค่าแสงสะท้อนกลับมาเป็นตัวเลข ทำให้ช่วยสามารตั้งค่าได้อย่างละเอียด และตรวจจับได้อย่างแม่นยำ อีกทั้งตั้งค่าง่ายดายด้วยปุ่มกด โดยมีทั้ง ลำแสงแบบจุด รุ่น PD-S500 เพื่อตรวจจับเฉพาะเจาะจง และลำแสงแบบเส้น รุ่น PD-W250 เพื่อตรวจจับแบบกว้าง

1. มีลำแสงเป็นจุดและแบบเส้นตรง

PD-S500 ลำแสงเป็นจุด	PD-W250 ลำแสงเป็นเส้น

รุ่น PD-S500 นั้นมีลักษณะลำแสงแบบเฉพาะจุด ระยะการตรวจจับสูงสุด 500 มม. สำหรับตรวจจับวัตถุแบบเฉพาะเจาะจง	รุ่น PD-W250 ยิงแสงออกลักษณะเป็นเส้นตรง ช่วยให้ครอบคลุมพื้นที่ตรวจจับได้กว้างกว่าแบบจุด ลำแสงยาวสูงสุด 150มม.

2. ตรวจจับได้ทั้งแบบ Fix และ Range

fix or range position detection photoelectric sensor pd series สำหรับโฟโต้เซ็นเซอร์ รุ่น PD-S500 นั้นสามารถเลือกตรวจจับวัตถุได้ 2 โหมด คือ
1. Fix แบบค่าเดียว เมื่อวัตถุเคลื่อนที่มาถึงค่าแสงที่ตั้งไว้ เซนเซอร์จะส่งสัญญาณ ON เมื่อเคลื่อนที่ออกจากค่าแสงจะส่งสัญญาณ OFF
2. Range แบบกำหนดช่วง เมื่อวัตถุเข้ามาอยู่ระหว่างค่าสูงและค่าต่ำที่กำหนด เซนเซอร์จะส่งสัญญาณ ON เมื่อเคลื่อนออกจากช่วงที่กำหนดจะส่งสัญญาณ OFF

3. ตรวจจับแบบพื้นที่

wide area detection photoelectric sensor pd series

สำหรับรุ่น PD-W250 จะยิงแสง LED ออกมาเป็นลักษณะเส้นตรงยาวโดยที่ความยาวสูงสุด 120มม(ที่ระยะความสูง 200มม.) เซนเซอร์จะทำการตรวจจับและส่งสัญญาณออกมาเมื่อมีวัตถุเคลื่อนที่ตัดผ่านแสง LED ซึ่งสามารถนำไปประยุกต์ใช้ในการตรวจจับวัตถุที่อาจมีการเคลื่อนที่ไม่แน่นอนได้

4. ตรวจจับวัตถุรูปร่างหลากหลาย

detect all object pass photoelectric sensor pd series

ด้วยการยิงแสงออกมาเป็นเส้นตรงยาวของโฟโต้เซนเซอร์ รุ่น PD-W250 จึงช่วยให้สามารถตรวจจับวัตถุที่มีรูปร่างหลากหลายได้อย่างเสถียร เช่น การตรวจจับวัตถุรูปร่างวงแหวน ซึ่งหากใช้โฟโต้อิเล็กเซนเซอร์แบบทั่วไปนั้น อาจะมีการตรวจจับและส่งสัญญาณซ้ำหรือไม่แน่นอนได้

5. ปรับตั้งได้ละเอียด

PD SERIES DIGITAL DISPLAY PHOTOSENSOR

โฟโต้เซนเซอร์แสดงผลดิจิตอล รุ่น PD จะแสดงผลค่าแสงเป็นตัวเลขแบบดิจิตอลทำให้สามารถปรับตั้งค่าได้ละเอียด ทำให้สามารถใช้งานตรวจจับได้อย่างแม่นยำ อีกทั้งยังสามารถตั้งค่าได้อัตโนมัติด้วยการกดปุ่ม

ข้อมูลจำเพาะ

Model	NPN	PD-S500N	PD-W250N
	PNP	PD-S500P	PD-W250P
Sensing type		Diffuse reflection
Beam type		Spot	Line
Beam size		Ø 50 mm. ที่ระยะ 2 m.	เส้นตรงยาวสูงสุด 120มม. ที่ระยะ 200มม.
Sensing distance		500 mm	200 mm
Operating voltage		DC12 ~ 30 V±10% (Ripple P-P：10% Max.)
Current Consumption		25 mA Max.
Load current		100mA Max. at DC24V
Output type		Selectable L.on / D.on
Protection circuit		Reversed supply circuit protection, short circuit protection output
Response time		1 ms Max.
Insulation resistance		20MΩ min. (DC500V)
Operating temperature		-10℃ ~ + 55℃﹙No freezing allowed﹚
Ambient humidity		35% ~ 85% RH
Protection degree		IP65
Material		Cover : PC,PBT Lens : PMMA

วงจรไดอะแกรม PD Series

ขนาด (หน่วย:มม.) PD Series

PHOTOELECTRIC SENSORS - PV

คุณสมบัติโฟโต้เซนเซอร์ รุ่น PV

โฟโต้เซนเซอร์ลำแสงสีแดง รุ่น PV นั้นมีรูปร่างทรงสีเหลี่ยม ขนาดกะทัดรัด ใช้แหล่งกำเนิดแสงแบบ LED สีแดง ทำให้สามารถมองเห็นแสงจากโฟโต้อิเล็กทริคเซ็นเซอร์ เมื่อส่องไปยังวัตถุเป้าหมายที่ต้องการตรวจจับ จะช่วยให้ง่ายต่อการติดตั้งเพื่อเล็งลำแสงไปยังตำแแหน่งที่ต้องการได้ นอกจากนี้ยังมีฟังก์ชั่น BGS (ฺBackground Suppression) ช่วยให้ตรวจจับวัตถุได้อย่างแม่นยำ โดยที่ฉากหลังและสีของวัตถุไม่ส่งผลต่อการตรวจจับ อีกทั้งยังมีฟังก์ชั่น Specular Reflection ในการตรวจจับวัตถุใสต่างๆ

1. Background Suppression*

pv series photoelectric sensor background suppression feature ด้วยการใช้ฟังก์ชั่นตรวจจับแบบ BGS (Background Suppression) ช่วยให้ฉากหลังไม่ส่งผลกระทบต่อการตรวจจับ ทำให้สามารถตั้งค่าการตรวจจับได้อย่างแม่นยำ แม้แต่การตรวจจับวัตถุสีทีบหรือสีดำและมีฉากหลังเป็นสีขาวที่สะท้อนแสงได้ดีกว่า ก็ยังสามารถตรวจจับวัตถุที่ต้องการได้อย่างเสถียร
*เฉพาะรุ่น PV-BG30

2. สีไม่ส่งผลต่อระยะการตรวจจับ*

PHOTOELECTRIC SENSOR BACKGROUND SUPPRESSION PV BG30N SAME DISTANCE โดยทั่วไปแล้วนั้น การใช้งานโฟโต้อิเล็กทริคเซนเซอร์ หรือเซนเซอร์แสงทั่วไปนั้น ลักษณะประเภทแบบสะท้อนไปกลับในตัวเดียวกัน (Diffuse) นั้น สีของวัตถุเป้าหมาายที่ต้องการตรวจจับจะมีผลต่อระยะการตรวจจับ เช่น ตรวจจับวัตถุสีขาวซึ่งมีการสะท้อนแสงที่ดีกว่า จึงทำให้สามารถตรวจจับได้ไกลกว่าการตรวจจับวัตถุสีดำหรือทึบ ซึ่งสะท้อนแสงได้น้อยกว่า แต่ด้วยฟังก์ชั่น BGS ทำให้สีของวัตถุแทบไม่ส่งผลต่อการตรวจจับ ทำให้สามารถตรวจจับได้แม่นยำ และเสถียรกว่า
*เฉพาะรุ่น PV-BG30

3. แหล่งกำเนิดแสง LED

VISIBLE LED LIGHT PHOTOELECTRIC SENSOR โฟโต้เซนเซอร์ รุ่น PV นั้นเลือกใช้แหล่งกำเนิดแสงแบบ LED สีแดง ซึ่งเมื่อทำการส่องไปยังวัตถุที่ต้องการ จะมองเห็นแสงสีแดงได้อย่างชัดเจน ช่วยให้สามารถเล็งเป้าหมาย เพื่อให้ตรวจจับได้ตามต้องการได้อย่างง่ายดาย และรวดเร็ว

4. ตรวจจับวัตถุใส**

transparent detection photoelectric sensor zentech นอกจากนี้ยังสามารถ ตรวจจับวัตถุใส หรือ กี่งโปรงใสได้ ด้วยการตรวจจับแบบ Specular Reflection สามารถตรวจจับได้แม่นยำและเสถียร
**เฉพาะรุ่น PV-RS200

ข้อมูลจำเพาะ

Model	NPN	PV-BG30N	PV-D70N	PV-RS20N
	PNP	PV-BG30P	PV-D70P	PV-RS20P
Sensing type		Diffuse reflection (Background Suppression)	Diffuse reflection	Retro-reflective
Sensing distance		300mm	1M	2M
Emitting light		Red LED
Beam size		Ø15mm at 300mm	Ø50mm at 1M	Ø50mm at 1M
Operating voltage		DC12 ~ 24 V
Current Consumption		25 mA Max.	20 mA Max.	40 mA Max.
Load current		100mA Max. at DC24V
Response time		1 ms Max.	1.5 ms Max.	2 ms Max.
Insulation resistance		20MΩ min. (DC500V)
Voltage withstandabiligy		AC1000V 60Hz for 60 Sec.
Operating temperature		- 10 ℃ ~ + 55 ℃
Ambient humidity		35% ~ 85% RH
Protection degree		IP67
Material		Cover : PC,PBT Lens : PMMA

วงจรไดอะแกรม :

ขนาด (หน่วย:มม.) :

RIKO PHOTOELECTRIC SENSORS - PK6

คุณสมบัติ RIKO โฟโต้เซนเซอร์ รุ่น PK6

โฟโต้อิเล็คทริกเซนเซอร์ รุ่น PK6 เป็นโฟโต้เซนเซออร์แบบ Diffuse reflection (ภาครับส่งในตัวเดียวกัน) ระยะตรวจจับสูงสุด 800 มม. โดยใช้เทคโนโลยี Time of Flight (TOF) ในการตรวจจับ ซึ่งทำให้ตรวจจับได้แม่นยำ เสถียรสูง และตรวจจับวัตถุได้แทบทุกประเภท อีกทั้งสีของวัตถุไม่ส่งผลต่อการตรวจจับ นอกจากนี้การปรับตั้งยังเป็นแบบระบบสัมผัสตั้งค่าระยะการตรวจจับได้แม่นยำ และเอาท์พุทรองรับทั้ง NPN และ PNP ในตัวเดียวกัน

1. ตรวจจับพื้นผิวทุกประเภท

PK6 PHOTOELECTRIC SENSOR DETECT EVERY SURFACE

ด้วยการใช้ฟังก์ชั่นตรวจจับแบบ Time Of Flight ใช้การวัดระยะทางการเคลื่อนที่ของแสง ทำให้สีของวัตถุไม่สงผลต่อการตรวจจับ จึงช่วยให้ โฟโต้อิเลคทริกเซนเซอร์ รุ่น PK6 ตรวจจับวัตถุได้แทบทุกประเภท เช่น ตรวจจับวัตถุโลหะผิวมันวาว, ตรวจจับวัตถุสีดำ, ตรวจจับวัตถุผิวใส, ตรวจจับพลาสติกใส

2. ตรวจจับวัตถุใสได้ดีเยี่ยม

PK6 DIFFUSE PHOTOELECTRIC SENSOR DETECT TRANSPARENT OBJECT
โฟโต้อิเลกทริคเซนเซอร์ รุ่น PK6 สามารถตรวจจับวัตถุพื้นผิวโปร่งแสง หรือวัตถุโปร่งใส ด้วยการใช้การตรวจจับแบบหัวเดียวไปกลับ (Diffuse reflection) ได้อย่างเสถียร แม่นยำ ไม่จำเป็นต้องใช้แผ่นสะท้อนร่วมเหมือนโฟโต้อิเลกทริคเซนเซอร์ทั่วไป

3. ปรับตั้งระบบสัมผัส

PK6 PHOTOELECTRIC SENSOR EASY SETTING

การปรับตั้งระยะตรวจจับได้ง่ายๆ ด้วยระบบ Auto Teaching ให้เซนเซอร์จดจำวัตถุและระยะที่ต้องการตรวจจับ และสามารถปรับตั้งละเอียดด้วยระบบสัมผัส

4. รองรับ OUTPUT

PK6 TOF PHOTOELECTRIC SENSOR MULTI OUTPUT NPN PNP โฟโต้อิเลกทริคเซนเซอร์ รุ่น PK6 ตัวเดียวรองรับ OUTPUT ทั้ง NPN และ PNP ในตัวเดียวกัน และเลือกใช้งาน N.O. หรือ N.C. ได้ ช่วยลดความหลากหลายจำนวนรุ่นในการสั่งซื้อหรือการทำสต๊อกสำหรับซ่อมบำรุง

สาธิตการทดสอบเซ็นเซอร์ PK6-DU80NP ในการตรวจจับวัตถุต่างๆ

ข้อมูลจำเพาะ

Model		PK6-DU80NP
Sensing type		Diffuse Reflective
Sensing distance		800mm
Emitting light		940nm VCSEL Class1 Eye Safety
Operating voltage		DC12 ~ 24 V
Current Consumption		35 mA Max.
Load current		100mA Max. at DC24V
Output type		NPN/PNP : L.on/D.on
Response time		15 Hz
Insulation resistance		20MΩ min. (DC500V)
Voltage withstandabiligy		AC1000V 60Hz for 60 Sec.
Operating temperature		- 10 ℃ ~ + 60 ℃
Ambient humidity		35% ~ 85% RH
Protection degree		IP64
Material		Cover : PC,PBT Lens : PMMA

วงจรไดอะแกรม :

ขนาด (หน่วย:มม.) :

PHOTOELECTRIC SENSORS - CEDES/ TOF SPOT

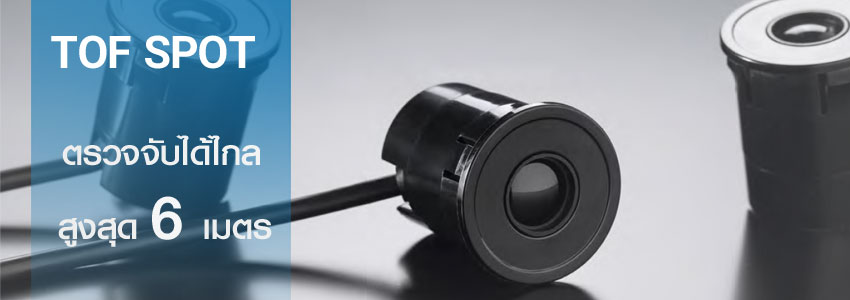

TOF 40 T U Y TOF SENSOR MAXIMUM DETECTION 6 METER MAIN

คุณสมบัติ โฟโต้เซนเซอร์ตรวจจับระยะไกล

โฟโต้อิเล็กทริกเซนเซอร์ CEDES TOF SPOT SENSOR ใช้เทคโนโลยีใหม่ล่าสุด TOF (Time Of Flight) ในการตรวจจับวัตถุซึ่งต่างจากโฟโต้อิเล็กทริกเซนเซอร์ทั่วๆไปที่ใช้ปริมาณแสงในการตรวจสอบ โดยเป็นการตรวจสอบการเดินทางของแสงเทียบกับเวลา ดังนั้นสีของพื้นผิววัตถุจึงไม่มีผลกระทบต่อการตรวจจับ ทำให้เซนเซอร์ตรวจจับได้อย่างมีเสถียรภาพ โฟโต้เซนเซอร์ TOF SPOT SENSOR สามารถตรวจจับวัตถุได้ไกลสูงสุดถึง 6 เมตร พร้อมทั้งยังมีเอาพุทแบบ Solid State ภายในตัวไม่จำเป็นต้องใช้คอนโทรลเลอร์เพิ่มเติม และสามารถตั้งระยะตรวจจับตามต้องการได้ง่ายๆด้วยปุ่ม Teching

1. เทคโนโลยีการตรวจจับ TOF

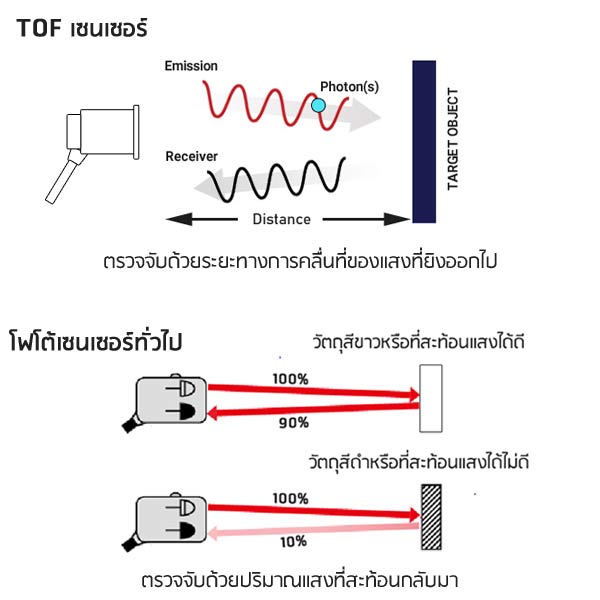

TOF 40 T U Y TOF SENSOR VS NORMAL PHOTOELECTRIC SENSOR

TOF (Time Of Flight) | CEDES Technology
ตรวจจับด้วยเทคโนโลยีใหม่ล่าสุดซึ่งแตกต่างกับโฟโต้อิเล็กทริเซนเซอร์ทั่วๆไป ด้วยการคำนวณวัดระยะทางการคลื่นที่ของแสงที่ยิงไปยังวัตถุที่ต้องการตรวจจับและสะท้อนกลับมา ทำให้สามารถตรวจจับได้อย่างแม่นยำกว่า มีความเสถียรมากกว่า และสีของวัตถุไม่ส่งผลต่อการตรวจจับ ซึ่งแตกต่างจากโฟโต้เซนเซอร์ทั่วไปที่อาศัยหลักการตรวจจับปริมาณของแสงที่สะท้อนกลับมา ซึ่งจะพบว่าวัตถุที่มีผิวสีทึบหรือสะท้อนแสงได้น้อยจะตรวจจับไม่ได้ในตำแหน่งระยะเดิม เนื่องจากปริมาณแสงที่สะท้อนกลับไปยังเซนเซอร์มีปริมาณน้อยมาก

2. ปรับตั้งระยะตรวจจับได้ตามต้องการ

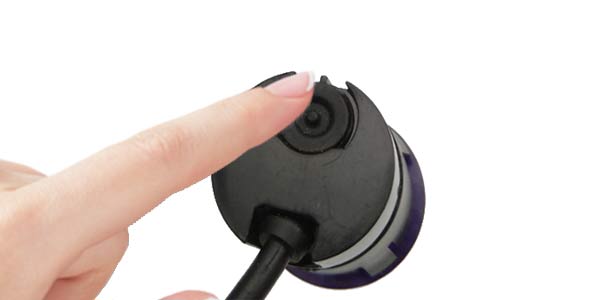

TOF 40 T U Y TEACHING BUTTON TOF เซนเซอร์สามารถตรวจจับได้ไกลสูงสุด 6 เมตร และสามารถตั้งระยะที่ต้องการตรวจจับได้ตามที่ต้องการ เพียงกดปุ่ม Teaching เพื่อให้เซนเซอร์จดจำระยะที่ต้องการ เช่น Teaching ที่ระยะ 3 เมตร เมื่อวัตถุเคลื่อนที่เข้ามาในระยะ 3 เมตร เซนเซอร์จะทำการตรวจจับ หากไกลกว่า 3 เมตรจะไม่ตรวจจับ

3. ทนต่อสภาวะแสงภายนอกถึง 100,000 lux

TOF 40 T U Y PHOTOELECTRIC SENSOR SUNLIGHT DURABLE 100000 LUX TOF เซนเซอร์สามารถติดตั้งในที่มีแสงสว่างมากๆได้โดยแสงภายนอกไม่ส่งผลกระทบต่อการตรวจจับ โดยสามารถทนทานได้ถึง 100,000 Lux

ข้อมูลจำเพาะ : TOF-40-T-U-Y

Model	TOF-40-T-U-Y
Sensing type	Diffuse reflection
Sensing distance	0.2 - 6 M
Emitting light	Infrared TOF Technology
Measurement precision	±5% at 2m ±10 cm over the whole rage
Active light spot at 2 m distance	40 mm x 40 mm
Switching level	0.15 m
Max. ambient light	100,000 Lux
Operating voltage	DC 10 ~ 30 V
Current Consumption at 24 VDC	50 mA .
Load current	150mA Max. at DC60V
Output type	Solid state relay
Response time	60 ms Max.
Operating temperature	-40℃ ~ + 60℃﹙No freezing allowed﹚
Ambient humidity	-0% ~ 95% RH
Protection degree	IP65
Material	Polycarbonate
Wiring method	Ø3.4 x 2 M / 6-wires
Weight	Aprox. 28g

PHOTOELECTRIC SENSORS - PD series

คุณสมบัติโฟโต้เซนเซอร์ขนาดเล็ก รุ่น PS

ข้อมูลจำเพาะ

วงจรไดอะแกรม PD Series

ขนาด (หน่วย:มม.) PD Series

PHOTOELECTRIC SENSORS - PV

คุณสมบัติโฟโต้เซนเซอร์ รุ่น PV

ข้อมูลจำเพาะ

วงจรไดอะแกรม :

ขนาด (หน่วย:มม.) :

RIKO PHOTOELECTRIC SENSORS - PK6

คุณสมบัติ RIKO โฟโต้เซนเซอร์ รุ่น PK6

ข้อมูลจำเพาะ

วงจรไดอะแกรม :

ขนาด (หน่วย:มม.) :

PHOTOELECTRIC SENSORS - CEDES/ TOF SPOT

คุณสมบัติ โฟโต้เซนเซอร์ตรวจจับระยะไกล

ข้อมูลจำเพาะ : TOF-40-T-U-Y

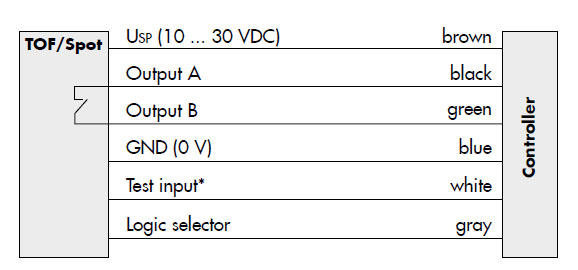

วงจรไดอะแกรม TOF-40-T-U-Y

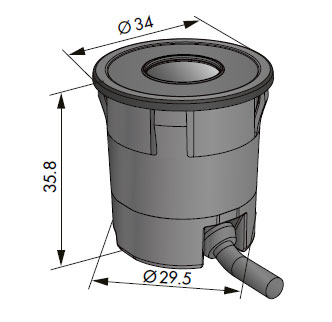

ขนาด (หน่วย:มม.) TOF-40-T-U-Y
